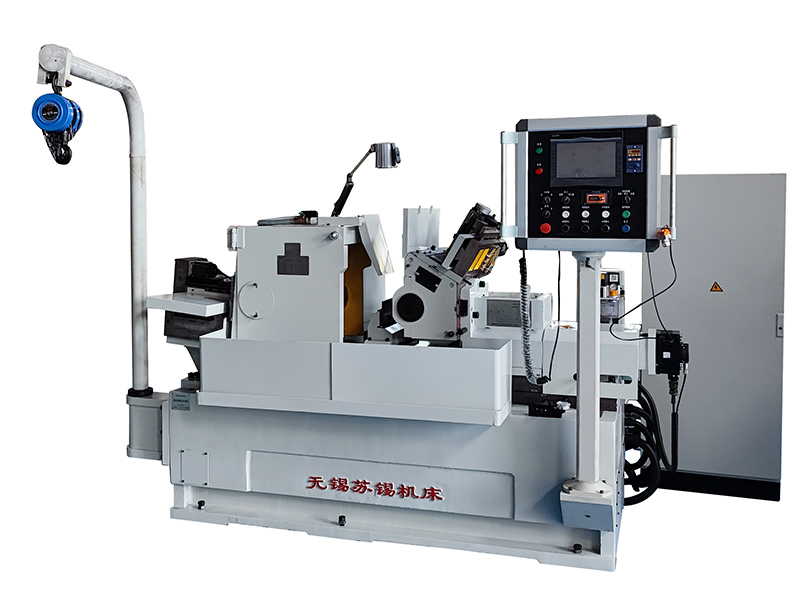

第二張MC200數控高精度無心磨床
機床配置
※三菱伺服電機及驅動器
※砂輪主軸采用雙排列滾動軸承結構，導輪主軸采用雙支承雙排列滾動軸承結構（西門子、法納克選配）。砂輪采用變頻控制，達到自動恒線速度。
※采用金剛筆進行修整，適合多臺階工件的磨削。
機床結構特性
※進給導軌采用6S軟帶貼塑，減少磨損，提高進給精度。
※進給傳動采用精密級滾珠絲桿和行星齒輪減速機，進給間隙小化，傳動精度更高，反應更靈敏。進給驅動由三菱伺服電機伺動，驅動平穩，定位精度高。
※導輪旋轉采用伺服電機帶動變速箱傳動輪回穩定。
※砂輪修整器同樣采用伺服電機，由滾珠絲桿兩軸聯動，并采用V形鋼導軌，保證修整平穩，磨損小，壽命長，便于調整的特點，從而保證產品的圓度及表面粗糙度要求。
※導輪修整器采用減速電機驅動滾珠絲桿工作，穩定性更強。
※導軌的潤滑采用集中潤滑，使導軌的潤滑更充分，并且更有規律。
※機床帶有調整手輪，使調整控制尺寸更方便。
※上、下料機構（用戶提供）我廠根據用戶上下料機構功能要求預留I/O接口。
※配裝磁滾紙帶過濾裝置。
技術參數
|
磨削直徑 Grinding diameter |
通磨 Through the mill | Φ2-Φ120mm |
| 切磨 Cutting | Φ2-Φ120mm | |
|
磨削長度 Grinding length |
通磨 Through the mill | 250mm （砂輪寬205mm）（標準刀架） |
| 切磨Cutting | 195mm (砂輪寬205mm) | |
| 砂輪規格 Grinding wheel size | P610x205x304.8 | |
| 導輪規格 Guide wheel specifications | 330x205x203.2 | |
| 砂輪轉速 Wheel speed | 45m/s | |
| 導輪轉速 Guide wheel speed | 0~220r/min | |
|
導輪回轉角度 Guide the cyde of turn angle |
垂直面內 Vertical plane | ±5° |
| 水平面內 The horizontal plane | ±5° | |
|
砂輪與導輪中心連線至托架地面高 The wheel and guide wheel center to connect to the bracket ground |
210mm | |
|
工作精度 Working precision |
圓度 Roundness | 0.6pm |
| 圓柱度 Cylindricity | 1pm | |
| 機床總功率 | Total power of machine | 26KW |
| 機床重量 | Weight of machine | 5000Kg |
| 機床外形尺寸（長寬高）Overall Dimensions （LWH） | 約3000mmx2000mmx1800mm | |
