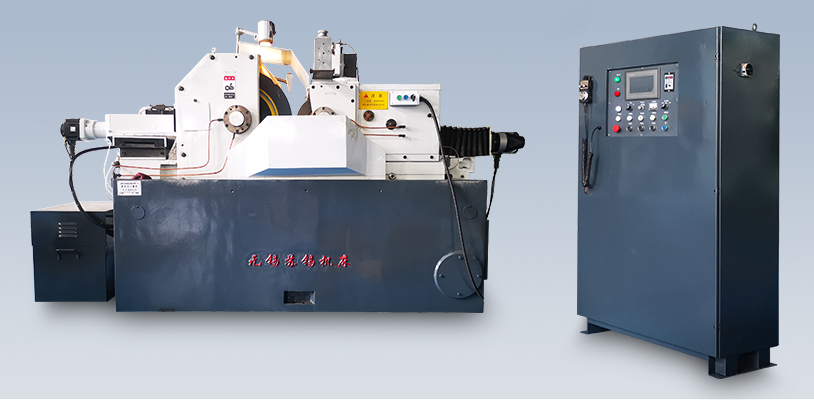

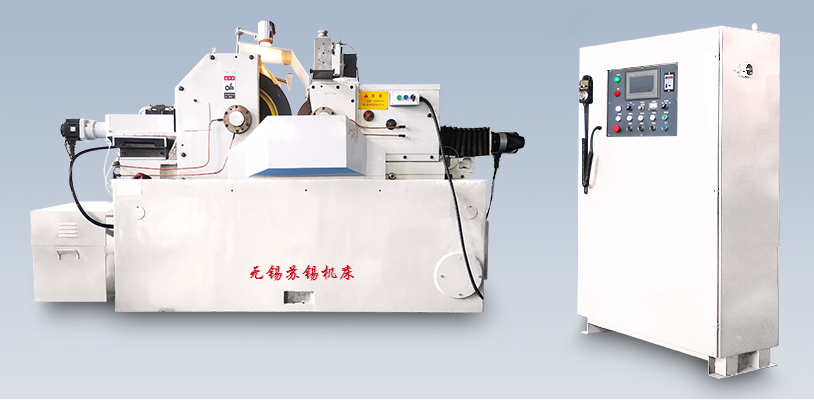

MGK-120數控高速無心磨床
機床配置
※西門子伺服電機及驅動器（三組）
※砂輪采用變頻控制，達到自動恒線速度
※采用金剛筆進行修整，適合多臺階工件的磨削。
機床結構特性
※進給導軌采用6S軟帶貼塑，減少磨損，提高進給精度。
※進給傳動采用精密級滾珠絲桿和行星齒輪減速機.進給間隙小化，傳動精度更高，反應更靈敏。進給驅動由西門子伺服電機伺動，驅動平穩，定位精度高。
※砂輪.導輪采用雙臂輔助支承。
※砂輪修整器同樣采用伺服電機，由滾珠絲桿兩軸聯動，并采用V形鋼導軌，保證修整平穩，磨損小.壽命長，便 于調整的特點，從而保證產品的圓度及表面粗糙度要求。
※導輪修整器采用減速電機驅動滾珠絲桿工作，穩定性更強。
※導輪的潤滑采用集中潤滑，使導軌的潤滑更充分，并且更有規律，
※機床帶有調整手輪，使調整控制尺寸更方便。
※上、下料機構（用戶提供）我廠根據用戶上下料機構功能要求預留I/O接口。
※根據客戶要加裝恒溫油箱及磁滾紙帶過濾裝置。
技術參數
| 磨削直徑 | 通磨 Through the mill | φ5-φ120mm |
| Grinding diameter | 切磨Cutting | φ5-φ120mm |
| 磨削長度 | 通磨 Through the mill | 250mm (砂輪寬200mm) 120mm (砂輪寬 100mm) |
| Grinding length | 切磨Cutting | 190mm (砂輪寬200mm) 90mm (砂輪寬 100mm) |
| 砂輪規格 Grinding wheel size | P600x200x305 (P600x100x305選配） | |
| 導輪規格 Guide wheel specifications | PSA300x200x127 (PS300x125x127選配） | |
| 砂輪轉速 Wheel speed | 45m/s | |
| 導輪轉速 Guide wheel speed | 0~220r/min | |
| 導輪回轉角度 | 垂直面內Vertical plane | -2°~+5° |
| Guide the cycle of turn angle | 水平面內 The horizontal plane | 0~+3° |
|
砂輪與導輪中心連線至托架地面高 The wheel and guide wheel center to connect to the bracket ground |
210mm | |
| 工作精度 | 圓度 Roundness | 1μm |
| Working precision | 圓柱度 Cylindricity | 1.8μm |
| 機床總功率 | Total power of machine | 22.5KW |
| 機床重量 | Weight of machine | 5000Kg |
| 機床外形尺寸（長寬高）Overall Dimensions (LWH) | 約3000mmx2000mmx1800mm | |
